PSCAD（Power Systems Computer Aided Design）是一款高效的电力系统仿真软件，广泛应用于电力系统分析、建模与优化。完成仿真分析后，用户常常需要将仿真结果导出，以便进一步分析或汇报。PSCAD提供了多种方式和格式来导出仿真结果，帮助用户实现数据的共享与后续分析。本文将介绍如何导出PSCAD仿真结果，并说明PSCAD支持的导出格式。

一、PSCAD软件如何导出仿真结果

1、导出仿真波形数据：

仿真完成后，PSCAD会生成仿真波形数据。这些数据可以导出为多种格式，方便用户在外部软件中进一步分析或存档。以下是导出波形数据的步骤：

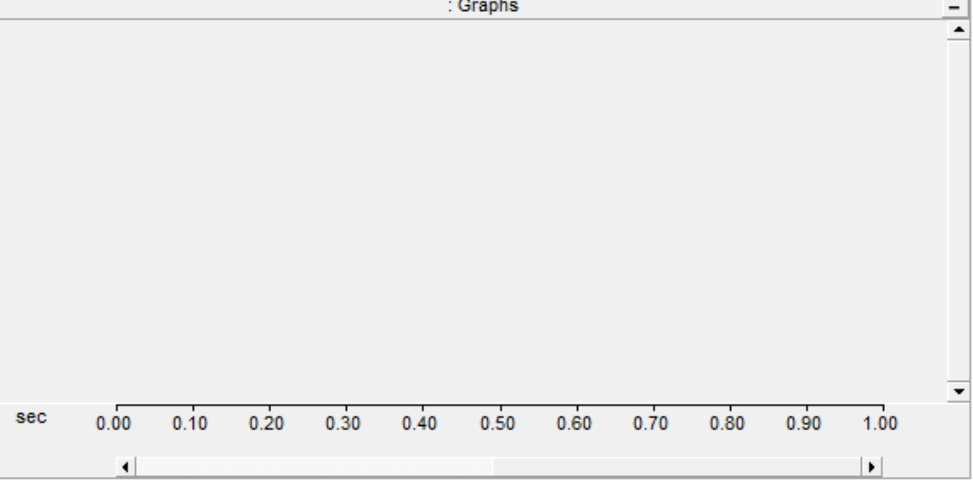

步骤一： 完成仿真并确保仿真结果已经生成。点击PSCAD界面中的“波形”视图，查看所需的仿真波形。

步骤二： 在波形窗口中，点击右键，选择"导出"选项，进入导出设置页面。

步骤三： 在导出设置页面中，选择"导出波形"，并指定导出的文件格式。常见的导出格式包括CSV、TXT、MATLAB等。这些格式可以帮助用户将波形数据带入其他软件（如Excel、MATLAB、Python等）进行后续分析。

步骤四： 配置数据导出选项，包括选择要导出的时间段、波形数据的采样频率等，确保导出的数据符合分析需求。

步骤五： 完成配置后，点击"导出"按钮，选择保存路径，导出仿真波形数据。

2、导出仿真报告：

PSCAD还允许用户导出仿真报告，便于共享仿真结果和分析过程。仿真报告包括仿真设置、仿真步骤、数据输出等信息。以下是导出报告的步骤：

步骤一： 在PSCAD的主界面中，点击菜单栏中的"报告"按钮，进入报告生成页面。

步骤二： 在报告生成页面中，选择"创建报告"选项。此时，系统会自动生成仿真过程中的相关报告。

步骤三： 您可以选择报告的格式，常见的格式包括PDF、HTML、RTF等。选择您需要的格式后，点击生成报告。

步骤四： 生成的报告可以保存到本地，也可以直接打印或共享给团队成员进行分析。

二、PSCAD导出格式有哪些选择

PSCAD支持导出多种格式的数据文件，用户可以根据需要选择合适的导出格式。以下是PSCAD常见的导出格式：

1、CSV格式：

应用场景： CSV（Comma-Separated Values）格式是一种广泛使用的数据交换格式，常用于波形数据的导出。CSV格式可以被Excel、MATLAB、Python等多个数据分析工具读取，因此非常适合数据分析和后期处理。

优点： 结构简单，易于操作，且与其他数据处理软件兼容。

2、TXT格式：

应用场景： TXT格式适用于保存简单的文本数据或较为简单的波形数据。TXT文件通常以纯文本的形式保存数据，因此适合进行快速的手动编辑和查看。

优点： 文件小巧，适合保存简单数据。

3、MATLAB格式：

应用场景： 如果您希望将PSCAD的仿真结果导入到MATLAB中进行深度分析或绘图，MATLAB格式是非常合适的选择。MATLAB文件可以保存复杂的数据结构，包括波形、矩阵等数据。

优点： 直接与MATLAB兼容，方便进行数据处理与可视化。

4、PDF格式：

应用场景： 如果您需要导出仿真报告并分享给他人，PDF格式是一种常见且方便的选择。PDF格式保持了报告的布局与样式，便于打印和传输。

优点： 可移植性强，保持文档的格式和排版，适合共享和打印。

5、HTML格式：

应用场景： HTML格式通常用于生成网页报告，便于在浏览器中查看仿真结果。HTML报告可以方便地进行在线共享或嵌入到公司网站中。

优点： 网页格式，便于通过浏览器查看，适合网页展示。

6、RTF格式：

应用场景： RTF（Rich Text Format）文件是一种通用的富文本格式，可以保存文本样式（如加粗、斜体等），适用于报告的导出。

优点： 支持文本样式，易于编辑和格式化。

三、PSCAD导出数据的优势与不足

PSCAD的导出功能非常强大，能够支持多种格式的数据导出，满足不同用户的需求。通过将仿真数据导出，用户可以进行进一步的分析、处理和可视化工作。这对于需要对仿真结果进行详细分析的电力工程师和研究人员而言，是一个不可或缺的功能。

然而，尽管PSCAD支持多种导出格式，但在实际使用过程中，也可能会遇到一些挑战。例如，导出的数据文件格式如果没有正确设置，可能会导致数据的丢失或错误解读。此外，部分格式（如CSV、TXT）在数据量较大时，可能会存在处理效率上的问题。因此，用户在选择导出格式时，需根据实际的使用需求和后续的数据处理工具进行合理选择。

通过了解如何导出仿真结果及PSCAD支持的数据格式，用户可以更加高效地处理仿真数据，并将其应用于实际的电力系统设计与分析中。无论是为了进一步的数据分析，还是为了生成可共享的报告，PSCAD的导出功能都为用户提供了极大的便利。
