PSCAD（Power Systems Computer Aided Design）是一款广泛用于电力系统仿真的软件，它提供了强大的功能支持，帮助工程师设计、分析和优化电力系统。通过自定义元件和元件库管理，PSCAD能够满足不同仿真需求，让用户能够更加灵活地模拟复杂的电力系统。本文将详细介绍如何在PSCAD中创建自定义元件，并且如何高效管理元件库，以便提升工作效率和系统开发的灵活性。
一、PSCAD软件怎么创建自定义元件？
在PSCAD中，用户可以通过创建自定义元件来实现个性化的仿真需求。这些元件通常是基于已有的电力设备或控制系统，通过特定的参数和行为设定，模拟现实中无法直接找到的电气元件或设备。
1、进入元件设计界面
要开始创建自定义元件，首先需要进入PSCAD的元件设计界面。在PSCAD的主界面中，选择“Tools”菜单，点击“Component Design”选项，进入元件设计工具。
2、创建新元件
在元件设计工具中，点击“New Component”来创建一个新的自定义元件。接下来需要为元件输入基本信息，如元件的名称、类型、功能描述等。
3、定义电气特性和行为
进入元件设计后，用户可以通过图形化的工具对元件的电气特性进行设置。例如，定义电流、电压、阻抗等参数，同时设定元件的动态行为。这些参数将直接影响元件在仿真过程中的表现。
4、绘制元件图形
在PSCAD中，用户可以使用内置的绘图工具来绘制元件的图形，帮助在电路中直观展示元件。设计完成后，可以将其保存并加入到项目中。
5、测试和验证元件
创建完成后，用户可以将该自定义元件拖入电路模型中，进行测试和验证。通过运行仿真，检查元件是否按预期工作，确保没有错误或不符合要求的行为。通过上述步骤，用户可以创建与实际需求高度契合的自定义元件，这些元件能够帮助在仿真过程中准确模拟复杂的电力系统。
二、PSCAD的元件库如何管理？
PSCAD的元件库是一个集中管理所有电气元件的地方，它包含了用户在仿真过程中使用的所有标准元件和自定义元件。元件库的管理至关重要，它能够提高项目开发效率，减少重复工作，并保持项目的一致性。以下是一些管理元件库的最佳实践：
1、元件的分类与组织
在PSCAD中，用户可以将元件按照不同的功能和类型进行分类。例如，将电压源、负载、开关设备等分别放入不同的子目录中。良好的分类有助于在进行电路设计时，能够迅速定位到需要的元件。
2、元件的命名规则
给元件一个清晰、规范的命名是元件库管理的关键。采用统一的命名规则，可以避免不同版本或不同设计中的元件命名混乱。比如，可以根据元件的类型、功能、版本等元素来制定命名规则。
3、自定义元件的存储与共享
对于用户自己创建的自定义元件，PSCAD提供了将元件存储在指定文件夹的功能，方便以后复用和共享。可以将这些元件保存为独立的组件库文件，方便团队成员共享和更新。
4、元件版本管理
在电力系统仿真过程中，可能会对元件进行多次修改。为了避免版本混乱，建议对每个元件的版本进行标注。例如，使用版本号来标识元件的更新迭代，便于在项目中选择合适的版本进行仿真。
5、元件库的备份与恢复
为了避免元件库的丢失，定期备份元件库是非常重要的。PSCAD提供了导出元件库的功能，用户可以将整个元件库导出为备份文件。这样可以在出现数据丢失或系统崩溃的情况下快速恢复。
三、如何扩展和优化PSCAD元件库管理？
在创建和管理PSCAD元件库时，除了基本的分类和命名之外，扩展与优化元件库的策略对于长期使用尤为重要。这不仅仅是关于如何管理现有的元件库，更是如何使元件库能够随着项目发展不断提升其效率和可用性。
1、元件库的自动化更新
随着项目的进行，新的自定义元件不断被添加到库中。为了避免元件库过于庞大且冗杂，可以利用PSCAD的自动更新功能，定期清理不常使用或过时的元件，同时添加新的元件，以保持库内的整洁和高效。
2、元件库的共享与协作
- 在团队合作的情况下，元件库的共享变得尤为重要。PSCAD支持通过云端同步元件库，团队成员可以实时共享元件，避免重复工作。同时，每个成员对元件库的修改都可以被记录和追踪，便于管理和版本控制。
3、模板化和标准化
为了提高仿真工作的效率，可以将一些常用的电力系统配置保存为模板，放入元件库中。这样，用户在新建项目时，直接从模板库中提取相关元件，无需每次从头开始设计，极大提高工作效率。
4、元件库的可视化管理

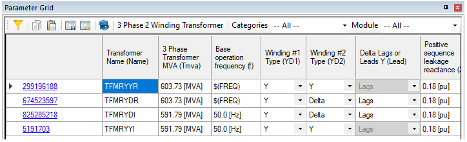

PSCAD提供了可视化管理元件库的功能，使得用户能够更直观地查看和选择元件。例如，用户可以使用图形界面来预览元件的属性、参数等信息，帮助在选择元件时做出更精确的决策。
在PSCAD中创建自定义元件和有效管理元件库是提高电力系统仿真效率的关键。通过设计符合需求的自定义元件，用户能够更好地模拟电力系统中的特定行为。而元件库的合理管理，则有助于规范项目开发，减少重复劳动，保证仿真结果的一致性和准确性。通过一些最佳实践和扩展策略，如分类、命名规则、自动化更新等，用户可以进一步优化元件库的使用，从而提升整个仿真过程的效率与可靠性。
