PSCAD（Power Systems Computer Aided Design）是用于电力系统建模、仿真和分析的强大工具。在电力系统中，开关元件用于控制电路的连接和断开，确保系统在不同工作条件下的稳定性和安全性。开关元件的设置和开关动作时间的配置直接影响仿真结果，尤其是在电力系统的瞬态和动态分析中。本文将介绍如何在PSCAD中设置开关元件，以及如何配置开关的动作时间。

一、PSCAD如何设置开关元件？

在PSCAD中，开关元件是用于控制电力系统中电流流动的重要组件。设置开关元件的步骤非常简单，以下是常见的开关元件添加和配置过程：

1. 打开PSCAD并创建新项目

首先，启动PSCAD并创建一个新项目。选择“New Project”来创建一个新的仿真文件并保存。然后，进入工作区准备添加开关元件。

2. 打开“Library”面板并选择开关元件

在PSCAD的“Library”面板中，查找并选择开关元件。PSCAD提供了几种类型的开关元件，包括：

理想开关（Ideal Switch）：一种理想的开关元件，适用于快速的开关操作，不考虑延时和开关损耗。

电气开关（Electrical Switch）：模拟实际电力系统中的开关，考虑延时和电流中断等因素。断路器（Breaker）：用于模拟电力系统中的断路器，适用于保护系统不发生过载或短路。

3. 添加开关到工作区

选择合适的开关元件后，将其拖动到工作区，并将开关连接到电力系统中的其他元件。开关元件通常需要连接到电源、负载或变压器等组件，并设置开关的位置。

4. 配置开关的基本参数

操作电压：配置开关元件的工作电压，确保开关能够在系统中的实际电压范围内正常工作。

开关状态：在开关元件的属性面板中，设置开关的初始状态（闭合或断开），确保开关在仿真开始时处于正确的位置。

二、PSCAD的开关动作时间如何配置？

开关元件的动作时间配置对于仿真精度至关重要，尤其是在瞬态响应和短路分析中。PSCAD允许用户配置开关的开合时间，以模拟实际电力系统中开关元件的响应特性。

1. 配置开关的延时（Time Delay）

设置开关的开合时间：

在开关元件的属性面板中，用户可以配置开关的动作延时。通常，开关有两种操作：

开合操作。你可以分别设置开关打开或关闭时的时间延迟。例如，开关动作的时间延迟通常是几毫秒到几秒钟，具体根据电力系统的实际情况来设置。

输入开关动作时间：

设置“Opening Time”（开关打开时间）和“Closing Time”（开关关闭时间）。这些参数用于指定开关执行打开或关闭动作时所需的时间。比如，如果一个开关需要100毫秒来完成开合操作，可以在属性面板中将开关的延迟时间设置为0.1秒。

时间常数设置：

对于某些开关元件，PSCAD提供了设置时间常数的选项，以模拟开关的响应过程。时间常数决定了开关从一个状态转变到另一个状态所需的时间。例如，时间常数较大的开关响应较慢，时间常数较小的开关响应较快。

2. 设置开关的动作模式

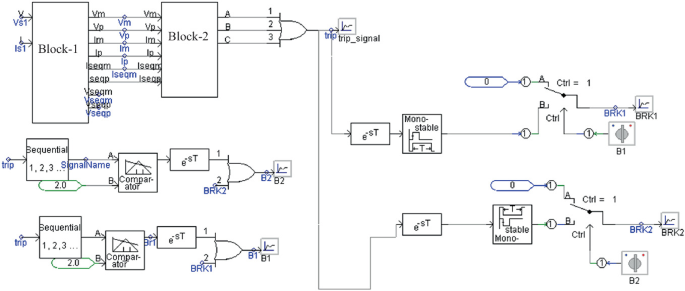

PSCAD还允许用户定义开关动作的触发模式。开关的触发模式可以是基于时间的，也可以基于电流、电压等信号的触发。

基于时间的触发模式：

用户可以选择定时器来触发开关动作。例如，设置在仿真开始后10秒钟，开关动作才会发生。这对于模拟定时器控制的电力系统非常有用。

基于信号的触发模式：

另一个常见的配置是基于电流、电压等信号的触发。例如，当电流超过预设的阈值时，开关会自动打开或关闭。这种配置通常用于短路保护或负载变化的自动响应。

3. 设置开关的保护和恢复时间

为了模拟电力系统中的保护机制，PSCAD允许用户配置开关的恢复时间。在某些情况下，开关动作后需要一段恢复时间，以确保系统恢复正常状态。

设置恢复时间：

在开关的属性面板中，设置“Reclosing Time”（重闭合时间）。这意味着在断开后，开关将自动尝试恢复连接，恢复过程的延迟时间可以根据需求进行设置。

断路器的恢复特性：

对于断路器类开关，PSCAD提供了更为详细的恢复特性设置。用户可以设置断路器的动作次数、恢复延迟等参数，以模拟断路器的动作过程。

三、总结

在PSCAD中，开关元件的设置和动作时间的配置是电力系统建模和仿真中的关键步骤。通过选择合适的开关元件类型（如理想开关、电气开关或断路器），并配置其基本参数，用户可以轻松地将开关元件集成到电力系统中。而开关的动作时间设置，特别是开合时间、延时、恢复时间以及触发模式的配置，则是保证仿真准确性和可靠性的关键。

通过合理配置开关元件的动作时间和触发机制，PSCAD能够为电力系统提供准确的仿真结果，帮助工程师分析系统的瞬态响应和动态特性。这些设置对于电力系统的保护、控制和优化设计具有重要意义。
