电力系统中的电流保护，简单来说，就是当系统出现问题，比如短路或过载时，它能够自动切断故障部分，防止问题扩大，保证全系统的安全。随着电力网络的不断发展，电流保护的建模与控制变得越来越重要，而PSCAD作为一个专业的电力系统仿真软件，它的功能强大到让电力工程师都觉得“好用到爆”。那么，PSCAD怎么做电流保护仿真建模 PSCAD保护控制流程呢？别着急，接下来的内容，我们就来一探究竟，帮你搞明白这些复杂的过程。

一、PSCAD怎么做电流保护仿真建模

先说说，在PSCAD里做电流保护仿真建模到底是什么样的感觉吧。其实就是模拟一个完整的电力系统，把各类电力设备都用PSCAD的建模工具给拼凑出来，然后通过电流保护装置来看看，系统在不同故障情况下能不能自动保护，保证运行不出大问题。简单讲，就是要通过这些建模来测试系统的“应急反应能力”。

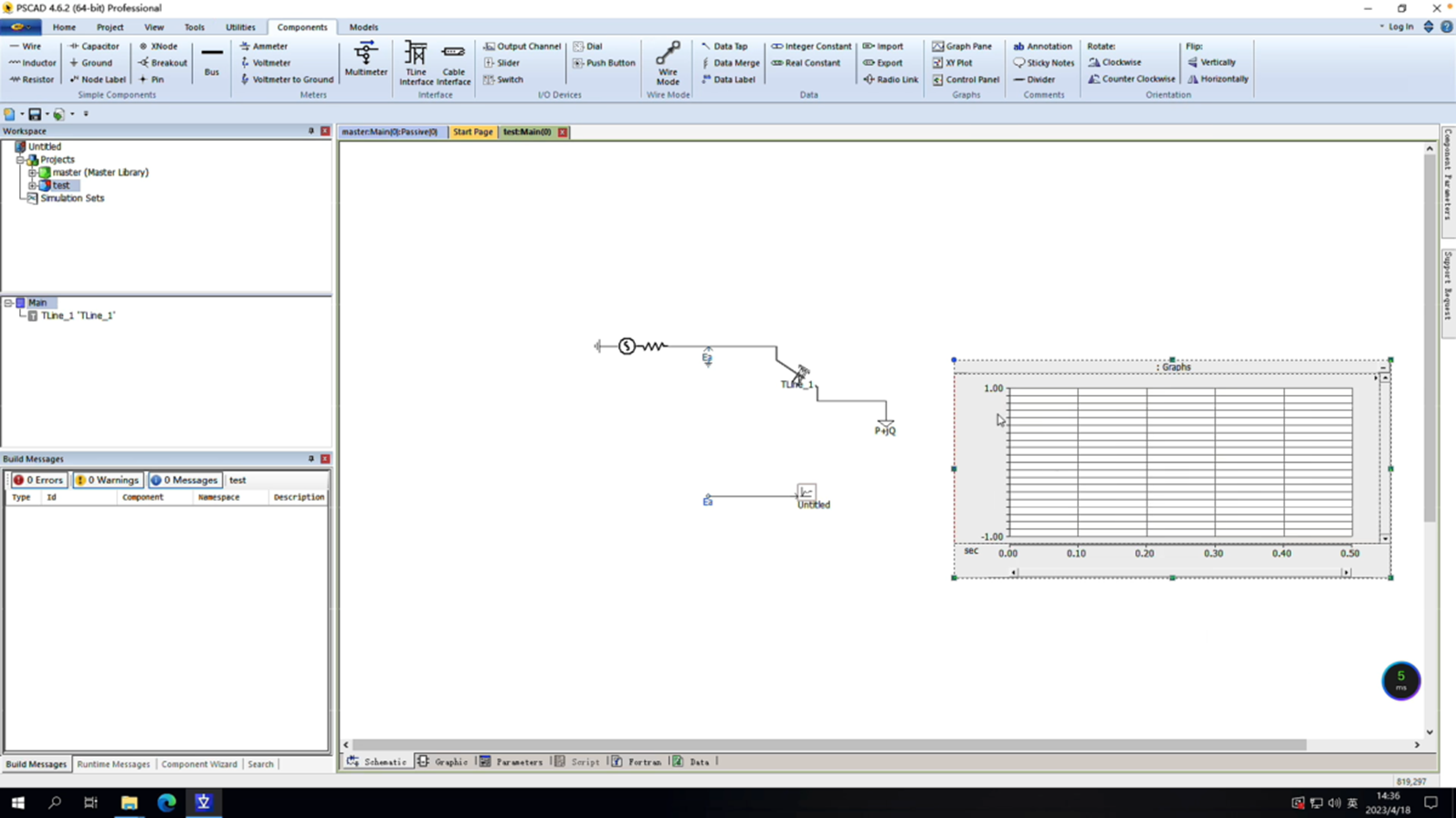

搭建电力系统模型

首先，最基本的，肯定是得搭建一个电力系统的模型。这个过程就像搭积木一样，你需要根据实际电力系统的布局，把发电机、变压器、输电线路、负荷、保护设备等一一连接起来。比如你想做一个短路保护的仿真，那你就把相关的线路和保护装置连在一起，然后看看在短路的情况下，这些设备是怎么反应的。PSCAD里的模型组件很直观，拖拽就能完成，简单直白，不容易出错。

设置电流保护装置

电力系统是个复杂的系统，光靠线路和设备还不行，我们还得加入电流保护装置。这些装置的设置需要特别注意，比如说过流保护、差动保护、接地保护等。你可以在PSCAD里选择合适的保护装置，然后设置它的各种参数，比如动作电流、延迟时间等。举个例子，假设你设定的过流保护阈值是10A，当电流一旦超过这个数值，保护装置就会立马动作，切断电路。PSCAD可以精确模拟这一切，保证测试结果非常贴合实际。

仿真运行与波形分析

有了系统模型和保护装置的设置之后，接下来就是仿真环节了。你可以通过设置不同的故障类型来观察电流保护装置是否能够正常工作。比如，你可以模拟短路故障，看过流保护装置是否能在规定时间内自动断开。PSCAD会生成电流、电压波形等数据，帮助你判断保护装置是否如预期般工作，反应速度是否及时。如果保护装置工作得好，那就说明系统的电流保护已经成功建立，否则就得调整参数，直到效果满意为止。

二、PSCAD保护控制流程

电流保护不仅仅是装置启动那么简单，它的背后还涉及到一套复杂的控制流程。这套流程确保了在电力系统出现故障时，保护装置能够立马做出反应，迅速切除故障部分，保证其他设备不受影响。在PSCAD里，电流保护的控制流程大致可以分成以下几个步骤。

故障检测

电流保护的第一步是检测系统是否发生了故障。这就像是我们平时玩游戏，遇到问题系统会先自动警报一样，PSCAD中的保护装置通过实时监控电流和电压的变化，迅速判断出故障点。举个例子，如果是短路故障，电流值会暴增，而PSCAD的保护装置通过监测电流瞬间增高，自动识别出这是一个故障信号，准备进行后续操作。

判断保护策略

接下来，当系统确定出现故障时，就得判断用哪种保护方式来应对。比如说，电流过大时，就启动过流保护；如果是不同相位之间的故障，那就用差动保护。PSCAD允许我们根据故障类型选择不同的保护方式，并模拟在不同情况下，保护装置是如何做出反应的。这一点真的非常重要，因为不同故障情况下，保护方式完全不同，模拟精准，才能确保系统安全。

保护动作

当保护装置确认了故障类型后，就会按照设定的参数执行动作。比如，如果电流超过设定值，过流保护就会断开电路，防止电流过大造成设备损坏。PSCAD对这些动作模拟得很精确，能够展现出保护装置在故障发生时的反应速度和断开动作的时机，让我们看到系统保护的实时效果。

故障隔离与恢复

最后，保护装置会切断故障部分，保证其他正常运行的部分不受影响。对于电力系统来说，最重要的就是要确保故障被快速隔离，并且系统能迅速恢复。PSCAD也能精准模拟这一过程，你可以看到故障发生后，切除故障部分的过程，以及系统恢复的速度和稳定性。这个部分尤其在实际电力运行中非常重要，因为系统恢复的速度直接关系到电力供应的稳定。

三、PSCAD如何处理电力系统问题

电力系统总是免不了出现各种故障问题，如何高效处理这些问题，确保系统正常运行，是每个电力工程师的必修课。PSCAD提供了强大的仿真功能，帮助我们分析和解决电力系统中的故障问题。比如，短路、过载、接地故障等常见问题，PSCAD都能模拟并为我们提供详细的分析。

短路故障分析

短路故障是电力系统中最常见的故障之一。PSCAD能够模拟各种类型的短路故障，例如单相短路、三相短路等，并展示这些故障对电流和电压波形的影响。通过仿真，我们能够分析短路发生时系统的响应，检查保护装置是否能及时断开故障部分，防止故障蔓延。

过载问题处理

过载问题通常发生在负载过大时，电流超出设备的额定承载能力，导致设备损坏或电网不稳定。PSCAD也可以帮助我们模拟这一场景，分析过载发生时电流的变化，并通过电流保护装置，确保系统在过载情况下能够及时响应。通过不断调整和测试，确保电力系统在各种极端情况下都能稳定运行。

接地故障分析

接地故障是电力系统中的另一大问题，PSCAD允许我们模拟接地故障，查看接地故障发生时对系统的影响。在仿真过程中，我们可以测试接地保护装置的反应，确保系统能够及时切除故障部分，保证电力系统的正常运行。

总结

通过以上的详细讲解，相信你已经对PSCAD怎么做电流保护仿真建模 PSCAD保护控制流程有了一个全面的了解。无论是建模、保护控制流程，还是系统故障处理，PSCAD都能为电力工程师提供强大的技术支持。通过这些仿真分析，电力系统的安全性和稳定性得到了有效保障，确保了整个电力网的顺畅运行。如果你正在进行电力系统的仿真建模，PSCAD无疑是一个非常值得信赖的工具。
