MMC模型库：
PSCAD V5 包含模块化多电平转换器 (MMC) 组件模型库。
全桥单元：该组件采用戴维南等效电路对多阀全桥MMC进行建模，有效提高了计算效率。
半桥单元：
该组件采用戴维南等效电路对多阀半桥MMC进行建模，有效提高了计算效率。
MMC 全桥触发信号发生器：该组件根据电容器电压平衡算法向全桥单元产生触发信号。
MMC半桥触发信号发生器：该组件根据电容器电压平衡算法，为半桥单元产生触发信号。
多维比较器：该组件将调制波与载波信号发生器产生的载波进行比较，并向MMC单元输出控制信号。
载波信号发生器：该组件为指定的基频生成 PWM 载波信号矢量。
单相感应机：
该组件模拟单相感应电动机。
Z 域（离散化）控制：
主库中包含八个常用控制组件库。这些组件包括：延迟、微分、微分极点、积分器、超前-滞后极点、传递函数、PI 控制器和实数极点。
单相，多绕组 (5-12)，变压器：
该组件可对单相理想变压器进行建模，可配置为对 5-12 个绕组进行建模。提供的选项可用于在用户选择的绕组上启用简单的饱和模型，以及添加分接头转换器。
3/5-Limb，基于对偶性的 Transformer：
该组件表示基于对偶原理的三相、双绕组变压器的模式。它可用于模拟多柱变压器或一组单相变压器。有多种输入变压器铁芯、非线性参数的方法可供选择。还提供可选的杂散电容。
磁滞电抗器：
该组件模拟磁滞电抗器。它可以连接到单相或三相节点。
三相电流源：
该组件模拟三相、正序、理想交流电流源。
依赖来源：
PSCAD V5 包含一组依赖源组件模型。
电流相关电流源：该组件模拟单相或三相可扩展电流相关电流源。
电压相关电流源：该组件模拟单相或三相可扩展电压相关电流源。
电压相关电压源：该组件模拟单相或三相可扩展电压相关电压源。
理想比率变换器：该组件模拟单相或三相可扩展理想比率变换器（即电压相关电压源和电流相关电流源的组合）。
IEEE 标准 421.5-2016 交流励磁机：
主库中的交流励磁机集合已从之前的 1992 年更新为修订后的 2016 年 IEEE 标准。包括 AC1C、AC2C、AC3C、AC4C、AC5C、AC6C、AC7C、AC8C、AC9C、AC10C 和 AC11C 型号。
IEEE 标准 421.5-2016 直流励磁机：
主库中的直流励磁机集合已从之前的 1992 年更新为修订后的 2016 年 IEEE 标准。包括 DC1C、DC2C、DC3A 和 DC4C 型号。

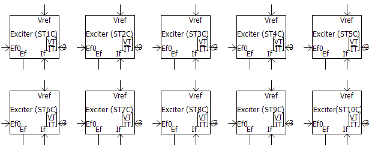

IEEE 标准 421.5-2016 静态励磁机：
主库中的静态励磁机集合已从之前的 1992 年更新为修订后的 2016 年 IEEE 标准。包括 ST1C、ST2C、ST3C、ST4C、ST5C、ST6C、ST7C、ST8C、ST9C 和 ST10C 型号。
可单独配置的三角形连接负载：
此组件模拟三角形连接负载。每个分支可以单独选择为 R、L 和 C 元件的任意串联组合，或作为开路分支。
可单独配置、三角形连接、3 分支负载：
此组件模拟三角形连接负载。每个支路是两个并联支路与另一个支路串联的组合。每个支路可以单独选择为 R、L 和 C 元件的任意串联组合，或选择为开路或短路支路。
可单独配置的 Y 型连接负载：
此组件模拟 Y 型连接负载。每个分支可以单独选择为 R、L 和 C 元件的任意串联组合，或选择为开路或短路分支。
可单独配置，Y 型连接，3 分支负载：
此组件模拟具有中性连接的 Y 型连接负载。每个支路是两个并联支路与另一个支路串联的组合。每个支路可以单独选择为 R、L 和 C 元件的任意串联组合，或作为开路或短路支路。
每单位阻抗分支：
此组件模拟由 R、L 和 C 元件组成的三相无源支路。根据指定的基准值，以单位阻抗形式输入参数。
隔离开关：
该组件模拟电路的隔离开关。开关的状态在运行期间不能改变。开关被模拟为无限或零阻抗分支。
TRV 包络生成器：
该组件生成标准化瞬态恢复电压 (TRV) 曲线，并在输入电压超过包络线时输出违规。这是一种确定断路器在电流中断后是否会重新触发的简化方法。
谐波信号发生器：
该组件生成由用户定义的不同幅度和相位的谐波组成的信号。谐波数和相关的峰值幅度和相位可以作为数组信号通过端口输入。或者，用户可以从文件中指定它们。
拾取、释放计时器：
这个组件模拟了一个拾取、释放定时器。
克拉克/逆克拉克变换：
该组件执行 Clarke 变换或逆 Clarke 变换。
变化检测器：
该组件检测输入的变化。如果检测到变化，则输出为 1，否则为 0。
死区控制器：
该组件模拟了死区控制器。
比例变换器：
该组件对输入信号进行 y = mx + c 形式的线性变换。
离散化器：
该组件将输入信号离散化，从指定范围到不同的离散范围。
排序索引器：
该组件检查输入数据数组并按升序或降序输出数组的排序索引。
复共轭：
该组件根据输入的复信号输出复共轭信号。
电相位抽头：
该组件可用于从多相电线中分出单相。
反弹：
该组件模拟了间隙控制器。
复常数：
该组件用于创建恒定的、复杂的数据信号。
