在 PSCAD 中构建电力系统模型和设置仿真参数是进行电力系统仿真分析的核心步骤。以下是具体的步骤和操作方法：

一、在 PSCAD 中构建电力系统模型

启动和创建新项目

• 打开 PSCAD 软件，点击“新建项目”或“File > New Project”来创建一个新的项目文件。命名项目，并选择保存位置。

设置工作区

• 打开新项目后，您将进入 PSCAD 的绘图工作区。在左侧面板中，用户可以选择各种元件，如发电机、变压器、电容器、断路器等​。

添加电力系统元件

• 在左侧面板中选择所需的电力元件，并将其拖放到工作区中。例如，您可以从“Library”面板中找到并添加发电机、负载和传输线路。
• 连接各个元件的端口以形成完整的电力系统网络。PSCAD 提供直观的图形界面，用户可以通过拖拽和点击轻松实现元件的连线​。

配置元件参数

• 点击每个元件进行参数设置。例如，点击发电机以设置其额定电压、容量、功率因数等参数。类似地，可以为变压器、线路和负载设置其特定的参数。
• PSCAD 允许用户在参数对话框中输入数值或通过公式输入参数，以实现动态的建模需求​​。

添加测量和监控设备

• 为了监测仿真中的关键变量（如电流、电压和功率），用户可以在电路中添加示波器、测量仪和记录仪等元件。这些元件可用于后期的结果分析​。
•

二、在 PSCAD 中设置仿真参数

打开仿真参数设置窗口

• 在菜单栏中，选择“Simulation > Simulation Setings”来打开仿真设置窗口。此窗口允许用户定义仿真的时间步长、总仿真时间和其他全局设置​。

定义时间步长

• 时间步长是影响仿真精度和稳定性的关键参数。用户需要根据电力系统的特性和仿真目标选择合适的时间步长。通常，对于电磁暂态仿真，时间步长应设置在微秒级别。

设置仿真时间

• 仿真时间的长短取决于需要观察的电力系统行为。例如，如果需要观察一个短路故障后的系统响应，仿真时间应设置足够长，以捕捉系统的恢复过程​。

配置初始条件

• 在仿真设置窗口中，用户可以选择初始条件选项。默认情况下，PSCAD 会根据电力系统的稳态解作为初始条件，用户也可以手动定义系统的初始状态，如发电机的转速和负载电流等​。

选择仿真算法

• PSCAD 提供了不同的数值算法供选择，包括隐式欧拉法和梯形法等。选择适当的仿真算法有助于提高仿真稳定性和计算速度。

启动仿真

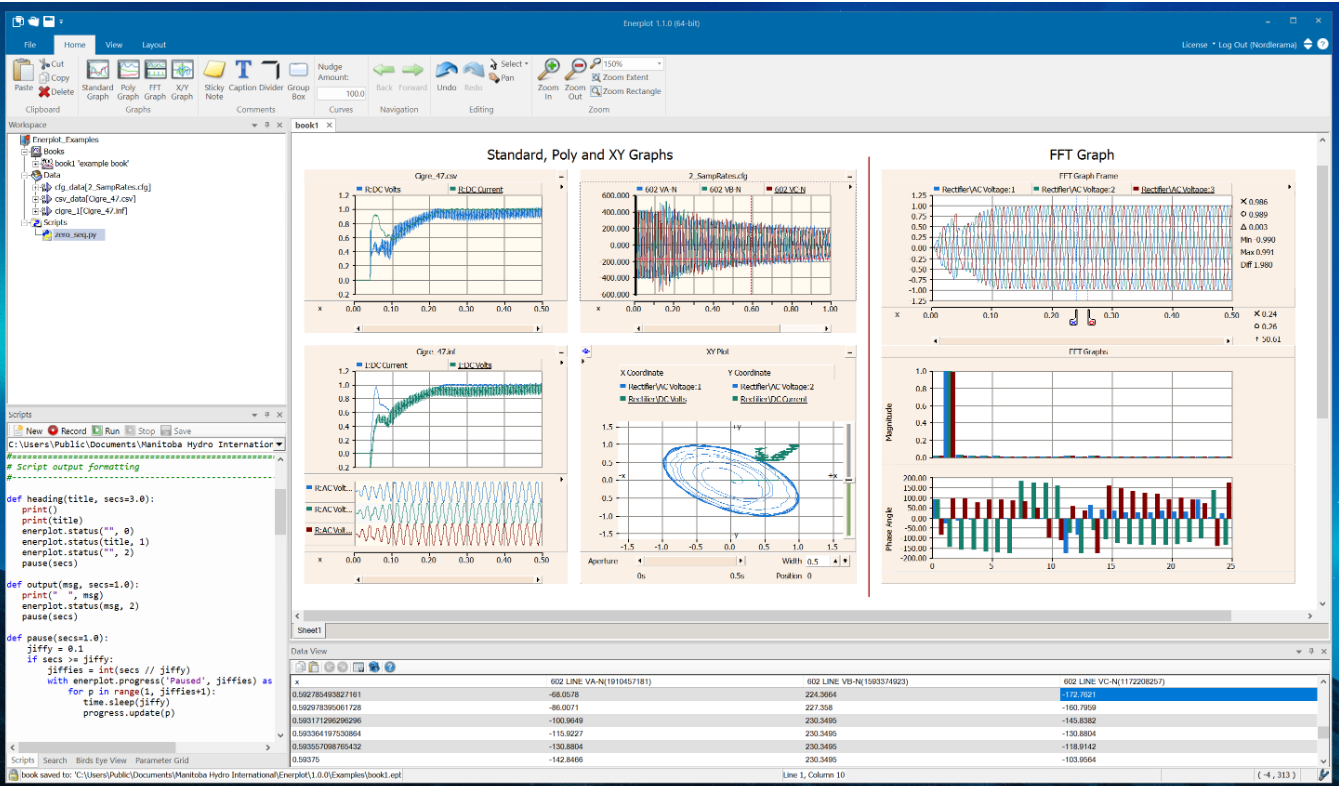

• 完成上述设置后，用户可以点击“Run”按钮启动仿真。PSCAD 将开始运行，并生成波形图和其他分析结果。
•

通过这些步骤，用户可以在 PSCAD 中构建完整的电力系统模型并设置合适的仿真参数。这样可以进行详细的电力系统动态分析和性能评估​
